JIS vs DIN vs BCI 자동차 배터리: 차이점은 무엇입니까?

글로벌 자동차 애프터마켓과 OEM 공급망은 전기 신뢰성과 물리적 장착을 보장하기 위해 엄격한 표준화에 의존합니다. 지역 표준은 다양한 차량 제조사에 걸쳐 매우 단편적인 환경을 만듭니다. 잘못된 배터리 표준을 선택하거나 조달하면 심각한 장착 오류, 부적절한 터미널 장착, 부적절한 CCA(콜드 크랭킹 앰프) 및 호환되지 않는 홀드다운 메커니즘으로 인한 잠재적 안전 위험이 발생합니다. 간의 정확한 구조적, 전기적 및 테스트 차이점을 평가하는 것은 JIS, DIN, BCI 자동차 배터리 차량 관리자, 자동차 기술자 및 조달 팀이 OEM 규정 준수 및 운영 신뢰성을 보장하는 데 필수적입니다. 우리는 이러한 세 가지 주요 프레임워크를 구분하는 정확한 물리적 크기, 터미널 구성 및 성능 평가 방법론을 분석할 것입니다. 트레이에 맞는 것이 무엇인지, 섀시에 고정되어 있는지, 배터리 관리 시스템 오류를 유발하지 않고 스타터에 전원을 공급하는지 정확히 알아야 합니다.

주요 시사점

• 지역적 정렬이 디자인을 규정합니다. BCI는 북미 차량을 지배하고 DIN(및 EN)은 유럽 엔지니어링을 지배하며 JIS는 일본 및 더 넓은 아시아 자동차 제조에 대한 엄격한 표준입니다.

• 물리적 설비는 협상 불가능합니다. 단자 배치(함몰형과 돌출형), 케이싱 높이 및 베이스 고정 선반의 차이로 인해 이러한 표준은 큰 수정 없이는 안전하게 교환할 수 없습니다.

• 테스트 프로토콜은 다양합니다. 각 표준은 다양한 온도 기준선, 충전 속도, 방전 지속 시간 및 틸트 요구 사항을 활용하여 용량 및 콜드 크랭킹 성능을 계산합니다.

• 소싱에는 구체성이 필요합니다. 자격을 갖춘 자동차 배터리 제조업체와 협력하려면 올바른 내부 플레이트 설계와 외부 케이싱 금형이 활용되도록 정확한 지역 표준을 지정해야 합니다.

기준 이해: 배터리 표준이 존재하는 이유

배터리가 모든 차량에서 제대로 작동하려면 세 가지 타협할 수 없는 기준을 충족해야 합니다. 실제 트레이에 완벽하게 맞아야 합니다. 진동으로 인한 손상을 방지하려면 차량 섀시에 안전하게 고정해야 합니다. 마지막으로 차량의 시동 장치와 온보드 전자 장치에 필요한 정확한 전기 부하를 전달해야 합니다. 이러한 기준 중 하나라도 실패하면 배터리가 조기에 고장나거나 심각한 전기적 오작동이 발생합니다. 기술자가 후드를 열 때 가장 먼저 눈에 띄는 시각적 신호는 고정 장치입니다. 상단 브래킷이 보이면 JIS 또는 특정 BCI 표준을 다루고 있다는 것을 즉시 알 수 있습니다. 배터리가 베이스에 고정된 경우 긴 연장 부분과 13mm 소켓이 있어 DIN 베이스 클램프를 풀 수 있습니다.

지역 관리 기관은 특정 자동차 엔지니어링 선호 사항을 기반으로 고유한 프레임워크를 개발했습니다. 국제 배터리 협의회(Battery Council International)는 북미 지역의 표준을 감독합니다. Deutsches Institut für Normung은 유럽에 대한 요구 사항을 규정합니다. 일본산업표준(JIS)은 아시아의 프레임워크를 관리합니다. 이들 조직은 현지 엔지니어가 엔진 베이와 전기 시스템을 설계하는 방식에 맞춰 규칙을 만들었습니다.

이러한 표준을 이해하려면 세 가지 주요 렌즈를 통해 배터리를 평가해야 합니다.

1. 물리적 치수: 여기에는 플라스틱 케이스의 정확한 길이, 너비 및 높이가 포함됩니다.

2. 터미널 구성: 터미널은 상단에 놓이거나 측면에 장착되거나 케이스 내에 움푹 들어간 상태로 유지될 수 있습니다.

3. 성능 평가 방법론: 지역마다 지역 기후 및 차량 전기 수요에 따라 CCA(냉간 시동 전류), RC(예비 용량) 또는 AH(암페어 시간) 등급의 우선 순위를 다르게 지정합니다.

예비 용량은 전압이 10.5V 아래로 떨어지기 전에 배터리가 화씨 80도에서 25A를 공급할 수 있는 시간을 측정합니다. 이 측정 기준은 보편적으로 중요하지만 BCI 표준은 수많은 애프터마켓 액세서리를 사용하는 북미 차량에 대해 이를 크게 강조합니다. 내부 화학은 종종 이러한 영역 전체에서 동일하게 유지됩니다. 표준 침수형 납산 플레이트 또는 흡수성 유리 매트(AGM) 분리기는 전 세계적으로 동일한 방식으로 작동합니다. 그러나 외부 아키텍처는 지역 표준에 따라 엄격하게 관리됩니다. 플라스틱 상자 안에 어떤 화학 물질이 들어 있는지에 관계없이 일치하지 않는 케이스를 견고한 트레이에 강제로 넣을 수는 없습니다. 리드 플레이트가 전력을 생성하지만 외부 플라스틱 쉘은 해당 전력이 차량에 안전하게 통합될 수 있는지 여부를 결정합니다.

JIS 자동차 배터리(일본공업규격)

엔지니어들은 주로 Toyota, Honda, Nissan, Subaru 및 기타 아시아 제조 차량용 이러한 차량에는 수직 공간과 하향식 유지 관리 접근을 우선시하는 엔진 베이가 있는 경우가 많습니다. 배터리 디자인은 이러한 엔지니어링 철학을 직접적으로 반영합니다. 배터리를 하단에서 고정하는 일본 차량은 거의 찾아볼 수 없습니다. JIS 자동차 배터리를 설계합니다.

JIS 단위를 검사하면 물리적 특성이 바로 눈에 띕니다. 일반적으로 DIN 및 BCI 제품에 비해 케이싱 프로필이 더 높습니다. 단자는 배터리 케이스의 평평한 상단 표면 위로 완전히 돌출되어 있습니다. 또한 일반적으로 바닥 고정 선반이나 장착 플랩이 부족합니다. 대신 상단 장착 브래킷 고정 장치에 전적으로 의존합니다. 금속 크로스바가 배터리 상단을 고정하고 섀시에 부착된 2개의 나사형 J 후크를 사용하여 배터리를 트레이 아래로 당깁니다.

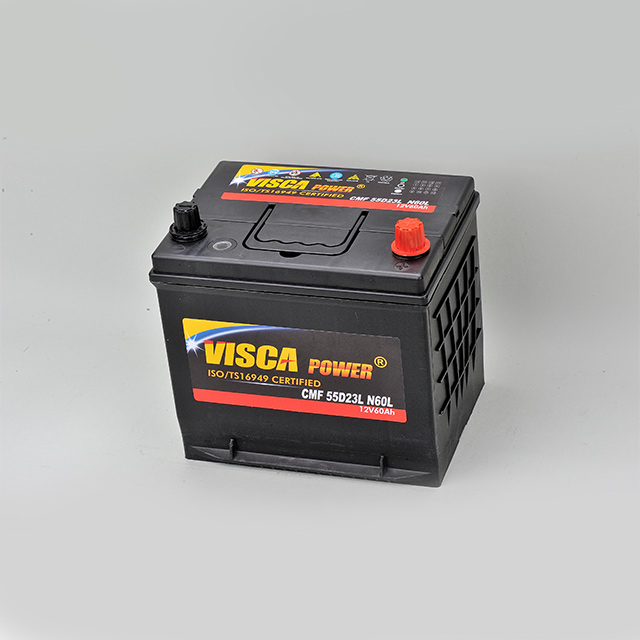

명명법을 해독하려면 특정 공식을 이해해야 합니다. 사용합니다 . 표준 예로 55D23L 배터리를

• 숫자 55는 성과 순위를 나타냅니다. 이는 직접적인 암페어 시간 또는 CCA 측정이 아닌 결합된 성능 지수입니다.

• 문자 D는 너비와 높이 클래스를 나타냅니다. "D" 클래스는 너비 173mm, 높이 202mm를 의미합니다.

• 숫자 23은 케이싱의 대략적인 길이를 센티미터 단위로 나타냅니다.

• 문자 L은 단자 극성 레이아웃을 나타냅니다. 즉, 양극 단자가 배터리 전면을 바라볼 때 왼쪽에 위치한다는 의미입니다.

다른 일반적인 JIS 그룹은 애프터마켓에 많은 비중을 두고 있습니다. 32C24R, 46B24R 및 95E41R과 같은 크기는 표준의 폭을 보여줍니다. 각 크기는 아시아 자동차 디자인에서 흔히 볼 수 있는 특정 엔진 배기량과 전기 부하를 목표로 합니다. 46B24R은 소형 세단의 필수품으로 경량 디자인과 적절한 크랭킹 파워의 균형을 제공합니다. 95E41R은 밀집된 도시 환경에서 작동하는 상업용 배달 트럭에 필요한 대규모 예비 용량을 제공합니다.

JIS 단위의 테스트 공차는 특정 환경 요인에 중점을 둡니다. JIS 프로토콜은 더운 기후에서 수명을 보장하기 위해 물 소비량 제한을 엄격하게 테스트합니다. JIS 표준에서는 습도가 높은 환경에서 최적의 성능을 보장하기 위해 전해질의 비중 측정이 필요한 경우가 많습니다. 또한 플라스틱 케이스 소재는 고급 유럽 차량에서 볼 수 있는 광범위한 열 차폐 기능이 부족한 엔진 베이의 열 저하를 방지하도록 제조되었습니다. 또한 높은 진동 저항도 요구됩니다. 아시아 차량은 엔진 고조파가 배터리 트레이로 직접 전달되는 작고 조밀하게 포장된 엔진 베이에 배터리를 장착하는 경우가 많습니다. 내부 리드 플레이트는 활성 물질을 흘리지 않고 이러한 주파수를 견뎌야 합니다.

DIN 자동차 배터리(Deutsches Institut für Normung)

이 표준은 유럽 OEM에만 적용됩니다. 폭스바겐, BMW, 아우디, 메르세데스-벤츠, 볼보와 같은 제조업체는 DIN 자동차 배터리 프레임워크를 사용합니다. 유럽의 차량 설계에서는 배터리를 좁고 제한된 위치에 배치하는 경우가 많으므로 매우 구체적인 케이스 아키텍처가 필요합니다. 차량 중량 배분을 최적화하기 위해 앞유리 카울 아래, 조수석 아래 또는 뒷트렁크 칸에 넣어둔 이러한 장치를 자주 찾을 수 있습니다.

물리적 특성은 엄격한 유럽 엔지니어링 허용 오차를 직접적으로 충족합니다. 이 배터리는 전체 높이 프로필이 더 낮습니다. 이를 통해 후드 폐쇄를 방해하지 않고 제한된 엔진실 내부에 장착할 수 있습니다. 터미널은 항상 움푹 들어가 있습니다. 케이싱 상단 가장자리와 같은 높이 또는 아래에 위치합니다. 이는 간극이 낮은 금속 후드에 대한 우발적인 단락을 방지합니다.

또한 하단 베이스 고정 선반도 필요합니다. 바닥 플라스틱에 B13 또는 B14 플랜지가 성형되어 있는 것을 종종 볼 수 있습니다. 금속 쐐기가 이 플랜지에 고정되어 배터리를 상단이 아닌 하단에 고정합니다. 이 베이스 클램프 방식은 고속 주행 및 공격적인 코너링 중에 탁월한 안전성을 제공하며, 이는 유럽의 아우토반 주행 역학에 부합합니다.

유럽 ​​제조업체가 스타트-스톱 기술을 개척함에 따라 DIN 표준은 AGM(Absorbent Glass Mat) 요구 사항을 통합하도록 발전했습니다. 최신 DIN AGM 배터리는 강화된 케이싱 벽을 갖추고 있어 재조합 가스 기술로 생성된 더 높은 내부 압력을 처리합니다. 물리적 치수가 완벽하게 일치하더라도 DIN AGM 배터리를 표준 침수형 DIN 배터리로 교체할 수 없습니다. 차량의 에너지 관리 시스템은 몇 달 내에 침수된 배터리를 파괴합니다.

명명법을 해독하려면 DIN에서 EN 시스템으로의 전환을 이해해야 합니다. 레거시 5자리 DIN 시스템은 구형 차량에 대한 기본 분류를 제공했습니다. 업계는 결국 9자리 ETN(유럽 유형 번호) 코드 시스템으로 전환했습니다. 이러한 최신 코드는 전압, 공칭 용량 및 콜드 크랭킹 성능을 명시적으로 정의합니다.

• 첫 번째 숫자는 전압을 나타냅니다(보통 100Ah 미만의 12V 배터리의 경우 5, 100Ah 이상의 12V 배터리의 경우 6).

• 두 번째와 세 번째 숫자는 정확한 암페어시(Ah) 용량을 나타냅니다.

• 마지막 세 자리는 EN 테스트 표준을 기반으로 한 정확한 CCA 등급을 나타냅니다.

이를 통해 기술자가 추측할 필요 없이 정확한 OEM 교체 매개변수를 충족할 수 있습니다.

BCI 자동차 배터리 (Battery Council International)

Battery Council International은 북미 OEM에 대한 표준을 규정합니다. Ford, General Motors 및 Stellantis는 전체 차량 라인업에서 이 프레임워크를 활용합니다. 중장비 상용 장비 및 농업 기계 역시 BCI 자동차 배터리 표준에 크게 의존합니다. 북미 차량은 역사적으로 대형 엔진 베이를 특징으로 하여 다양한 배터리 모양과 크기를 허용합니다.

물리적 특성은 BCI 프레임워크 내에서 매우 다양합니다. 케이싱 크기는 영숫자 코드가 아닌 특정 "그룹 크기" 숫자로 분류됩니다. 상단 포스트와 측면 포스트 터미널 구성이 혼합되어 있습니다. 사이드 포스트는 구형 GM 차량에서 독특하게 일반적입니다. 이 설계는 상단 단자 부식을 방지하고 수직 공간을 절약합니다. BCI 장치는 특정 그룹 크기와 차량 플랫폼에 따라 하단 및 상단 고정 메커니즘을 혼합하여 활용합니다.

명명법을 해독하는 것은 간단하지만 그룹 차원을 기억해야 합니다. 고려해보세요 BCI Group 31 배터리를 . '그룹 31' 지정은 정확한 최대 치수를 나타냅니다. 길이는 약 13인치, 너비는 6.8인치, 높이는 9.44인치입니다. 또한 부드러운 리드 포스트 대신 나사형 스터드를 사용하는 경우가 종종 있는 터미널 유형을 지정합니다. 이 특정 크기는 높은 예비 용량이 필수인 상업용 트럭 운송, 해양 응용 분야 및 중농업 장비에 많이 활용됩니다. 차량 정비사는 클래스 8 세미 트럭에 대해 이 표준을 사용합니다. 여기서 3개 또는 4개의 그룹 31 배터리가 병렬로 연결되어 영하의 온도에서 15리터 디젤 엔진을 회전시키는 데 필요한 대규모 크랭킹 앰프를 제공합니다. 이러한 상업용 BCI 장치의 나사형 스터드 단자를 사용하면 두꺼운 링 단자를 안전하게 볼트로 고정할 수 있어 배터리 뱅크 전체의 전압 강하가 최소화됩니다.

다른 일반적인 크기로는 그룹 24, 27, 34 및 35가 있습니다. 이러한 숫자에는 35R과 같이 "R" 표시가 붙어 있는 것을 자주 볼 수 있습니다. 이 문자는 단순히 터미널 극성 레이아웃을 뒤집어 다양한 케이블 라우팅 경로를 수용할 수 있도록 양극 및 음극 포스트 위치를 반대로 바꿉니다. 35R용으로 설계된 차량에 표준 그룹 35를 설치하면 공장 배터리 케이블이 물리적으로 단자에 닿지 않습니다.

JIS vs DIN vs BCI 자동차 배터리: 직접 기술 비교

치수 및 부속품의 차이에 따라 작업 현장에서의 설치 성공 여부가 결정됩니다. JIS의 상단 브래킷 요구 사항과 DIN의 베이스 클램프 요구 사항을 비교하십시오. 베이스 클램프 배터리를 상단 브래킷 트레이에 안전하게 고정할 수 없습니다. 급제동 중에는 배터리가 미끄러져 단자 케이블이 끊어집니다. 터미널 높이가 안전에 미치는 영향을 분석합니다. BCI 및 JIS 단자가 위쪽으로 돌출되어 있습니다. DIN 터미널은 움푹 들어간 상태로 유지됩니다. 낮은 유럽식 후드 아래에 돌출된 단자를 설치하면 심각한 전기 단락 및 잠재적인 차량 화재 위험이 있습니다.

성능 테스트 및 등급 차이로 인해 지역 간 상호 참조가 복잡해졌습니다. 콜드 크랭킹 앰프는 표준에 따라 다르게 테스트됩니다.

• BCI는 0°F(-18°C)에서 30초 동안 방전 속도를 테스트하며 전압을 7.2V 이상으로 유지해야 합니다.

• 유럽 ​​EN 표준은 -18°C에서 7.5V까지 10초 동안 테스트하고 10초 동안 정지한 후 전압이 6.0V로 떨어질 때까지 초기 전류의 60%에서 추가 방전합니다.

• JIS는 용량과 콜드 크랭킹 능력을 모두 단일 순위 번호로 고려하는 완전히 다른 성능 지수 시스템을 사용합니다.

BCI는 간단한 CCA 등급을 사용합니다. DIN 및 EN은 복잡한 유럽 전자 제품을 지원하기 위해 암페어시 용량에 중점을 두고 있습니다. 실험실 인증은 상당히 다양합니다. 각 표준에 대해 테스트하는 동안 필요한 충전 속도와 지속 시간이 다릅니다. JIS 인증을 통과한 배터리는 실험실 장비에서 요구하는 특정 방전 곡선으로 인해 DIN 인증에 실패할 수도 있습니다.

환경 및 스트레스 내성도 지역적 기대에 따라 다릅니다. 테스트를 위한 기울기 요구 사항은 다릅니다. DIN 배터리는 산성 누출이 탑승자에게 직접적인 위험을 초래하는 객실이나 트렁크 내부에 자주 장착되기 때문에 더 엄격한 기울기 테스트를 거치는 경우가 많습니다. 극심한 운영 스트레스 하에서 물 소비 및 전해질 보유와 같은 지표에 대해 허용되는 한도는 지역에 따라 다릅니다.

평가 프레임워크: 올바른 표준 선택 및 소싱

OEM 규정 준수 및 장착 성공 기준은 현대 차량 유지 관리에 매우 중요합니다. 공장 표준과 일치하는 것은 필수입니다. 현대 자동차는 복잡한 배터리 관리 시스템(BMS)을 활용합니다. 이러한 시스템은 공장 배터리 표준의 정확한 저항 및 용량 기준에 따라 교류 발전기를 충전하도록 프로그래밍합니다. 잘못된 표준을 설치하면 BMS가 혼동되어 과충전, 과충전 또는 조기 발전기 고장이 발생합니다. 차량용 컴퓨터는 특정 방전 곡선을 예상합니다. DIN 장치용으로 프로그래밍된 차량에 BCI 배터리를 설치하면 충전 프로필이 배터리의 내부 화학 반응과 일치하지 않게 됩니다.

소싱을 위해서는 공급망을 철저히 조사해야 합니다. 신뢰할 수 있는 와 협력하려면 자동차 배터리 제조업체 면밀한 조사가 필요합니다. 엄격한 ISO 인증을 찾으세요. 치수 뒤틀림 없이 정밀한 JIS, DIN 및 BCI 금형을 생산할 수 있는 능력을 검증하십시오. 납산 그리드 주조 또는 AGM 플레이트 제조의 품질 관리는 협상할 수 없습니다. 확장성 고려 사항은 차량 관리자에게 중요합니다. 혼합된 지역 차량 전반에 걸쳐 유지보수 재고를 표준화하려면 케이싱 금형의 교차 오염 없이 세 가지 표준을 모두 안정적으로 제공할 수 있는 공급업체가 필요합니다.

조달 팀은 유지 관리 시설에 대한 엄격한 상호 참조 지침을 수립해야 합니다. 정확한 지역 표준이 아닌 일반적인 치수에 의존하면 재고가 낭비됩니다. 구매 관리자가 유럽 운송 밴에 맞을 것이라고 생각하여 BCI 그룹 48 배터리 팔레트를 구입하는 경우 기계공은 베이스 플랜지가 공장 트레이와 정렬되지 않음을 빠르게 발견하게 됩니다. 이로 인해 차량은 트레이를 수정하여 차량 보증이 무효화되거나 전체 팔레트를 반환해야 합니다.

구현 위험은 현장에서 실제 물리적 위험을 나타냅니다. 개조 위험이 심각합니다. JIS 배터리를 DIN 트레이에 맞추려고 시도하는 것은 흔한 실수입니다. 결과적으로 베이스 플랜지를 고정할 수 없게 됩니다. 이로 인해 심각한 진동 손상, 조기 플레이트 이탈 또는 후드에 대한 단자 아크가 발생합니다. 완화하려면 OEM 그룹 규모를 엄격하게 준수해야 합니다. 애프터마켓 터미널 어댑터를 완전히 사용하지 마십시오. 전압 강하가 발생하고 전기 저항이 증가하며 오류 지점이 생성됩니다.

결론

JIS, DIN 및 BCI 배터리는 동일한 12V 기준선과 유사한 내부 납산 또는 AGM 화학을 공유할 수 있지만 서로 다른 구성 요소로 유지됩니다. 외부 아키텍처, 터미널 배치, 홀드다운 메커니즘 및 테스트 표준으로 인해 엄격히 호환되지 않습니다. 일치하지 않는 표준을 차량에 강제로 적용하면 안전, 전기적 안정성 및 물리적 보안이 손상됩니다. 차량의 원산지와 OEM 배터리 트레이 디자인을 엄격하게 기준으로 조달 결정을 내립니다. 북미 함대에는 BCI를 사용하십시오. 유럽 ​​엔지니어링을 위해서는 DIN을 활용하십시오. 아시아 수입품의 경우 JIS를 선택하세요. 이 논리를 따르면 비용이 많이 드는 전기 진단과 향후 물리적 손상을 방지할 수 있습니다.

• 현재 차량 또는 재고 요구 사항을 즉시 감사하여 일치하지 않는 표준을 식별하십시오.

• 교체품을 주문하기 전에 정확한 그룹 크기에 대한 OEM 설명서를 상호 참조하십시오.

• 실제 배터리 트레이를 검사하여 상단 브래킷 또는 베이스 선반을 사용하는지 확인하세요.

• 모든 지역 금형에 대한 표준 준수 문서를 제공할 수 있는 인증된 제조업체와 협력하십시오.

FAQ

Q: JIS 배터리를 DIN 배터리로 교체할 수 있나요?

A: 아니요. 상호 교환이 거의 불가능합니다. 물리적 장벽으로 인해 안전한 설치가 방해됩니다. DIN 배터리에는 베이스 고정 선반이 필요하고 JIS 트레이에는 상단 브래킷이 사용됩니다. 또한 터미널 높이 차이로 인해 후드 간격 문제나 케이블 도달 문제가 발생할 수 있습니다.

Q: JIS 및 BCI 배터리 코드에서 "L" 또는 "R"은 무엇을 의미합니까?

A: "L" 또는 "R"은 터미널 극성 레이아웃을 나타냅니다. 배터리 전면을 바라볼 때 양극 단자가 왼쪽에 있는지 오른쪽에 있는지를 나타냅니다. 이것이 잘못되면 차량의 배터리 케이블이 올바른 포스트에 연결되지 않는다는 의미입니다.

Q: BCI 그룹 31 배터리는 DIN 표준 배터리와 동일합니까?

A: 아니요. 그룹 31은 트럭 운송 및 농업에 많이 사용되는 특정 북미 상업용 규모입니다. DIN은 광범위한 유럽 표준입니다. DIN은 동일한 고강도 크기를 갖고 있지만 물리적 치수와 고정 선반은 그룹 31과 크게 다릅니다.

Q: DIN과 EN 배터리 표준은 어떻게 다릅니까?

답변: EN(유럽 표준)은 기존 독일 DIN 프로토콜을 대부분 흡수하고 업데이트한 광범위한 표준입니다. EN/ETN 시스템은 9자리 코드를 사용하여 기존 5자리 DIN 시스템에 비해 전압, 용량 및 성능을 보다 정확하게 정의합니다.

Q: DIN 배터리에 함몰된 단자가 있는 이유는 무엇입니까?

A: 매립형 단자는 중요한 안전 기능입니다. 배터리 케이스 상단 가장자리와 같은 높이 또는 아래에 위치합니다. 이 설계는 간격이 매우 낮은 소형 유럽 엔진 베이의 금속 후드에 대한 우발적인 단락을 방지합니다.

Q: 내 자동차에 어떤 배터리 표준이 필요한지 어떻게 알 수 있나요?

A: OEM 소유자 매뉴얼을 먼저 확인하세요. JIS 성능 등급이나 BCI 그룹 크기와 같은 특정 코드가 있는지 기존 배터리 라벨을 검사하세요. 마지막으로 배터리 트레이와 고정 클램프의 물리적 디자인을 검사하여 필요한 케이스 스타일을 확인합니다.
